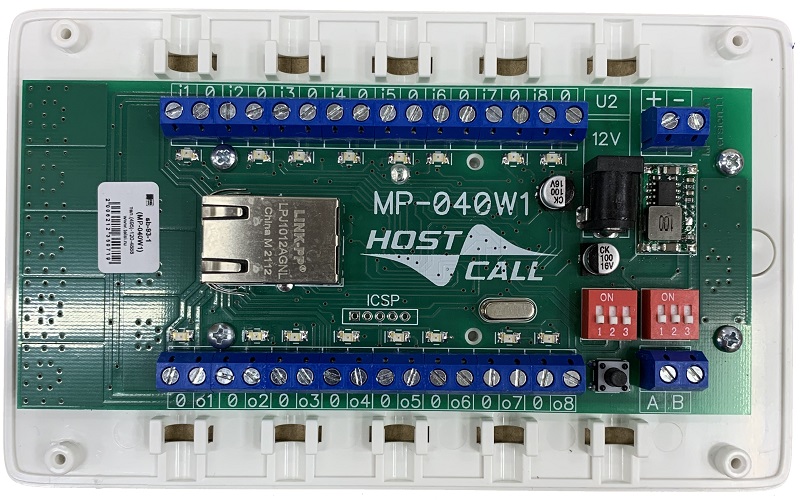

Универсальный блок дистанционного управления реле и передачи состояния сухих контактов по локальной сети Ethernet MP-040W1 (далее блок управления или устройство) предназначен для передачи сигнала управления от входов аналогичного устройства на выходы сопряженного устройства, и управления подключенных к ним в виде нагрузки устройств. Блок управления MP-040W1 работает в паре с таким же блоком, либо самостоятельно при условии получения управляющих команд с компьютера или другого устройства с помощью команд, по протоколу ModBus TCP. Между сопрягаемыми блоками управления по локальной сети TCP IP осуществляется непрерывная передача данных, которая позволяет определять состояние контактов на входах одного блока, а при их изменении включает или выключает соответствующий выход на другом блоке. Сопряжение блоков управления осуществляется путем взаимного программирования IP-адресов. Каждый из двух блоков управления друг для друга является сопряженным, т.е. входы одного управляют выходами другого в обоих направлениях.
Технические характеристики
Блок управления MP-040W1 имеет следующие технические характеристики:
Напряжение питания, В: 9-12
Ток потребления, А макс: 0,25
Количество входов на замыкание/размыкание: 8
Количество выходных каскадов: 8
Тип выходного каскада: общий коллектор
Максимальное коммутируемое напряжение выходным каскадом, В: 24
Максимальный ток выходного каскада, А: 1
Минимальное время срабатывания, сек: 0,5
Максимальная задержка срабатывания, сек: 15
Минимальное время воздействия входного сигнала для гарантированного замыкания (срабатывания) выходного каскада с общим коллектором, сек: 2
Минимальное время замыкания выходного каскада при получении сигнала от второго устройства, сек: 2
Диапазон рабочих температур, ºС: +5÷45
Относительная влажность, % не более: 80
Исполнение корпуса: IP40
Конструктив: настенное накладное крепление
Габаритные размеры, мм: 165х101х29
Вес, г: 148
Срок службы, не менее: 5 лет
На данное оборудование установлена гарантия 60 месяцев со дня продажи.
Рекомендуемые блоки питания:
- Индивидуальное подключение - W120V020_D (совместно с адаптером-блоком защиты GC-0012U3);
- Общая шина - ББП-50 DIN, ББП-50 исп. 2.
