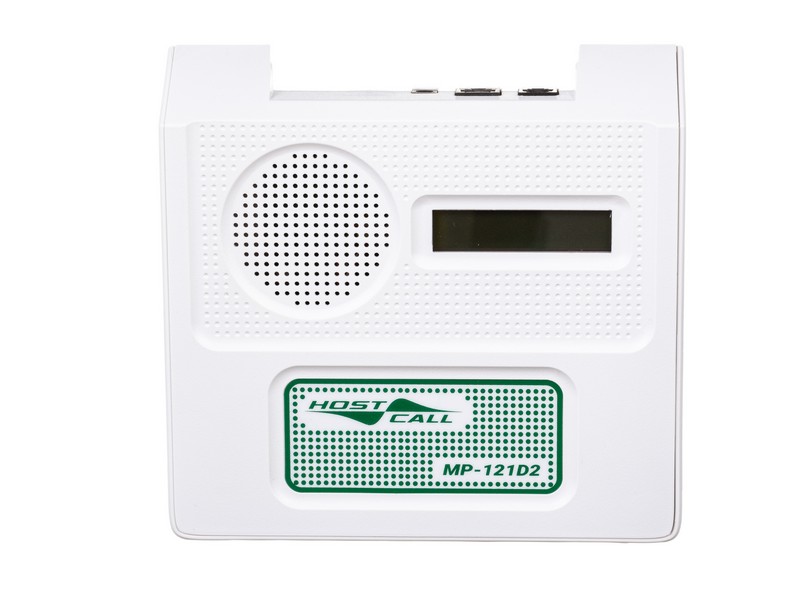

Пульт персонала с разговорным трактом (далее пульт) MP-121D2 предназначен для организации поста дежурного персонала с разговорным трактом. Пульт обеспечивает работу с 32 палатными консолями MP-331W1, MP-331W2 или радиоконтроллерами MP-211W2, MP-211W4, осуществляет переговоры с пациентами через телефонную трубку MP-511T2 или телефонный аппарат. Изделие предназначено для работы в составе системы вызова персонала «Hostcall-CMP».
При оснащении поста медсестры пультом MP-121D2 можно воспользоваться одним из трех вариантов, приведенных ниже ил использовать любой другой вариант.

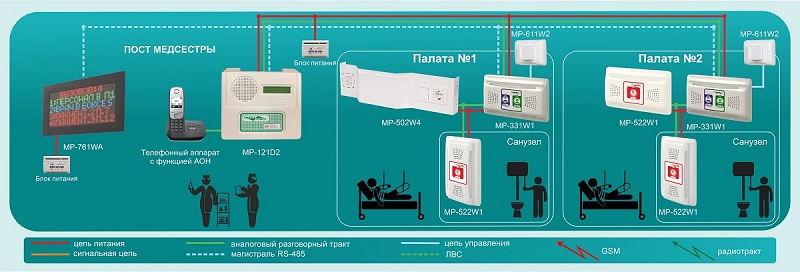

1) С использованием радиотелефона. В этом варианте поступающие вызовы отображаются как на табло MP-761WA, так и на экране телефона. Для прима поступившего вызова медсестре достаточно снять трубку. Если медсестра хочет позвонить пациенту - ей достаточно набрать номер палаты и номер пациента. В данной схеме пульт MP-121D2 на интерфейсе RS-485 устанавливается в режим "Ведущий".

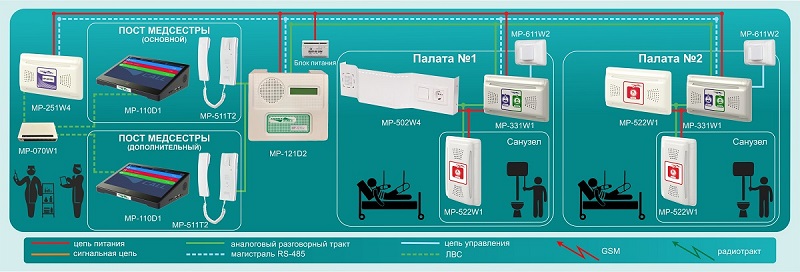

2) С использованием пультов MP-110D1 и трубок MP-511T2. Если по техническому заданию необходимо принимать вызовы и вести переговоры с двух постов медсестры - то применяется данная схема. Поступающие вызовы отображаются на пультах MP-110D1. Так же систему можно дополнить дополнительными табло MP-761WA - на них будут дублироваться поступившие вызовы. Для приема вызова на любом посту необходимо снять трубку и на экране пульта MP-110D1 выбрать абонента. Для связи с пациентом необходимо снять трубку и на экране пульта MP-110D1 выбрать нужного абонента. В данной схеме пульт MP-121D2 на интерфейсе RS-485 устанавливается в режим "Ведомый".

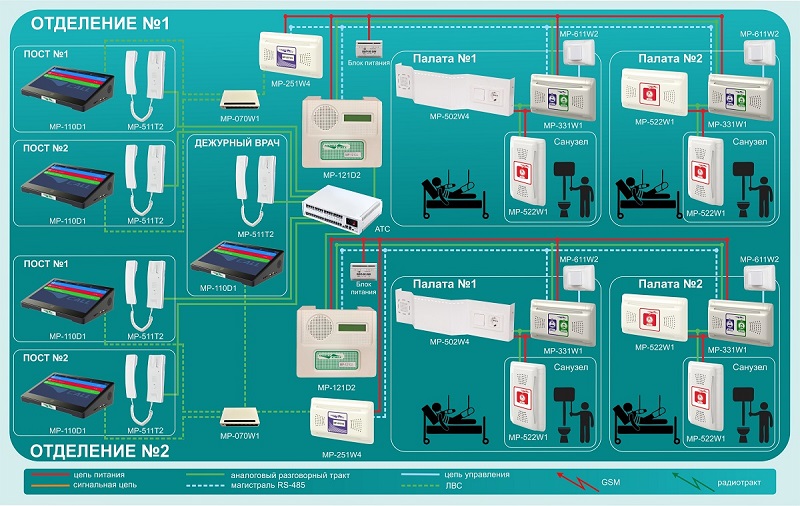

3)С использованием пультов MP-110D1, трубок MP-511T2 и миниАТС. Вариант приведенный на рисунке ниже позволяет реализовать следующую схему работы. На этаже есть два отделения (условно мужское и женское). В каждом отделении два поста медсестер - на которые поступают вызовы. Ночью все вызовы должны поступать на пост Дежурного врача. Для реализации этой схемы необходимо использовать миниАТС. Выходы EJ-11 пультов MP-121D2 подключаются как городские линии FXO на входы АТС, к выходам АТС FXS подключаются трубки MP-511T2. Далее в АТС создаются группы входящих абонентов для распределения звонков: что бы вызовы с первого пульта MP-121D2 приходили на трубки MP-511T2 первого отделения, а вызовы второго отделения - соответственно на трубки второго отделения. Трубку дежурного врача нужно добавить в обе группы абонентов. Пульты MP-110D1 каждого отделения настраиваются для работы с соответствующим отделением, а пульт дежурного врача настраивается для работы со всеми отделениями. При поступлении вызова из палаты первого отделения вызовы будут приходить на пульты MP-110D1 первого отделения и на пульт дежурного врача, со вторым отделением аналогично.. Для приема вызова необходимо выбрать абонента на дисплее MP-110D1 и снять трубку. Что бы вызвать пациента необходимо на пульте выбрать нужную палату и пациента.
Технические характеристики
|
Напряжение питания, В |
12 (от сети 220В через адаптер, входящий в комплект поставки) |
|
Ток потребления, А, не более |
0,35 |
|
Потребляемая мощность, ВА, не более |
4,2 |
|
Интерфейс |
RS-485 до 1200 м, 9600 бит/с |
|
Диапазон рабочих температур, ºС |
от +5 до +45 |
|
Конструктив |
настольно-настенное крепление |
|
Габаритные размеры, мм |
181х175х36/46 |
|
Вес, кг |
0,68 |
|
Срок службы, не менее |
5 лет |
